手柄操作通風蝶閥 （TD41W）

【產品概述】

TD41W型手柄操作通風蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現(xiàn)象。本閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、石化、電力、建材、礦山等工業(yè)管線，對介質氣體氣控制或調節(jié)作用。

【結構圖】

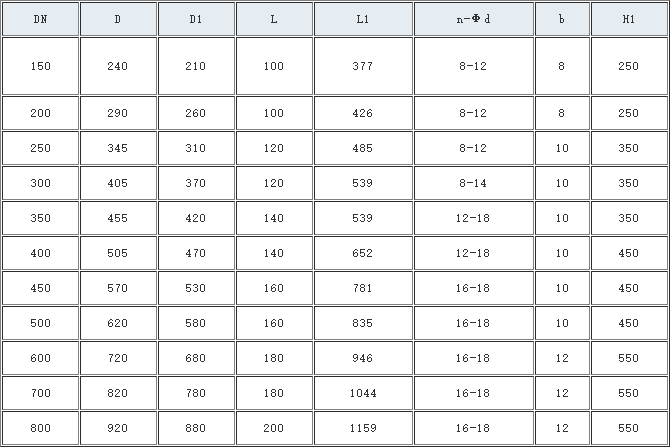

【主要外形連接尺寸】單位：mm

【主要零部件材料】

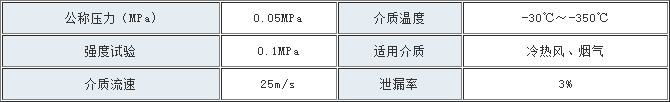

【主要技術參數(shù)】
